典型指标
(1) 测试条件FR2 标准5G NR的400MHz带宽信号
(2) MSTR111的TX存在高/低功率工作模式
(3) MSTR111的RX存在高IP1dB工作模式(衰减16dB)
丨8通道MSTR111芯片原理框图
典型应用
5G毫米波通信宏站、小站、皮站、Repeater、CPE等应用
宽带无线通信、测试仪器仪表应用
24GHz相控阵雷达应用
23GHz微波点对点回传应用
丨 5G毫米波小站套片方案
丨高性能小基站套片方案：
1. 16颗BF芯片+2颗UDC芯片(1驱1天线单元方案)
2. 64单元64通道(16+2)芯片的双极化EIRP预计为56dBm（18+18+3+14+3=56dBm）

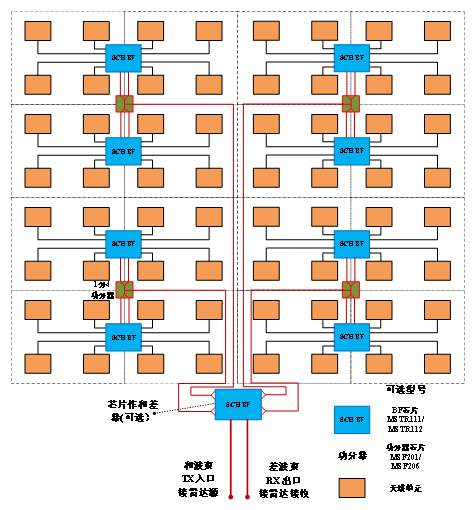

丨低成本小基站套片方案：
1. 8颗BF芯片+2颗UDC芯片(1驱2天线单元方案)
2. 64单元64通道(8+2)芯片的双极化EIRP预计为53dBm（18+15+3+14+3=53dBm）
