75-81GHz、92-94GHz全频段覆盖
3个发射通道和4个接收通道集成
每个发射通道输出功率15dBm，集成功率调节功能
发射通道有6bit移相
支持多芯片级联功能
每个TX通道具有快速开关和相位快速翻转接口
标准SPI通信接口
内置功率检测和温度传感功能
采用低成本高集成度硅基工艺
可配套高性能的PA和LNA增加雷达探测距离
MSTR001/
MSTR002
MSTR004
MSP103/
MSP104
MSL101
频带
76~81GHz
92~94GHz
65~82GHz/
73~100GHz
TX
增益
28dB
23dB
17dB
-
OP1dB
15dBm
15 dBm
22dBm
输出相噪
-94dBc@1MHz
-90dBc@1MHz
移相器
BPS（0/180°）/
6位／5.625°
RX
24~46dB（Δ5dB）
22dB
噪声系数
12dB
5.5dB
IP1dB
-5dBm
-23dBm
工作温度
-40~125℃
-40~105℃
尺寸
6.5×7mm2
8.65×8.65mm2
封装
eWLB
DIE/封装
功能
3T4R，集成VCO
IF输出
3T4R，集成PLL以及ADC，LVDS输出

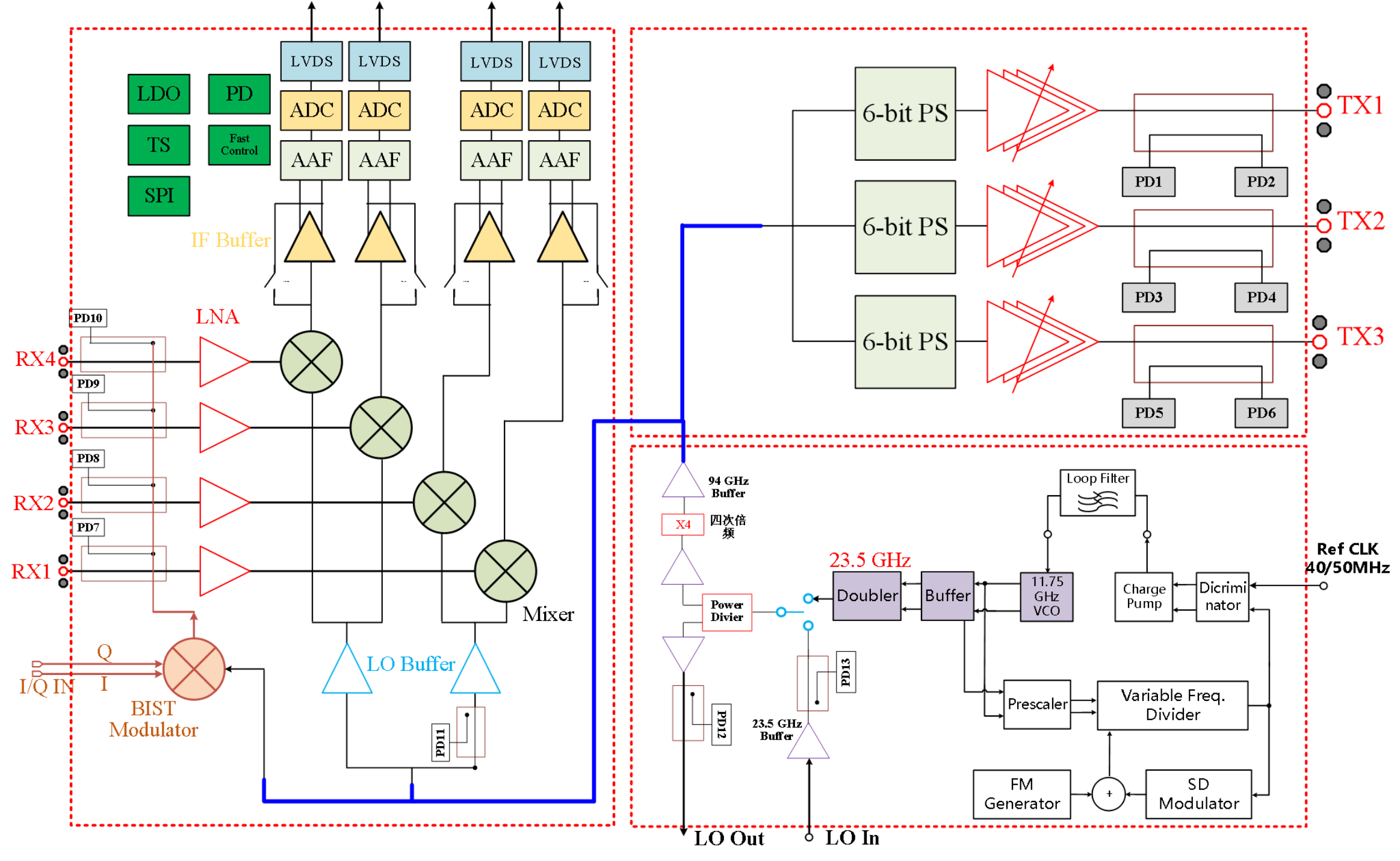

丨MSTR002芯片原理框图
汽车雷达
智能交通雷达
成像雷达
